Подключение до 8 сухих контактов

Подключение до 8 сухих контактов Питание на передатчик и приемник поступает от сети переменного тока 220 VAC. После подключения питания на передатчике и приемнике загорается светодиод «POWER».

Подключение оптических волокон - подключите 1 (одно) MM (SM) оптическое волокно к разъему FC-типа «FIBER OUT» передатчика с одной стороны и к разъемам FC-типа « FIBER IN» приемника с другой стороны. При правильном подключении оптических волокон, на приемнике загорится светодиод «CARRIER».

Подключение 1-8 сухих контактов - подключите до 8 сухих контактов ко входам 1-8 «CONTACT CLOSURE INPUTS» передатчика. При замыкании цепи (тревожное состояние) на входах 1-8 передатчика, произойдет срабатывание (замыкание) соответствующих выходных реле 1-8 на выходах CONTACT OUTPUTS приемника на все время замыкания входной цепи. При размыкании входной цепи, произойдет размыкание выходных реле (рабочее состояние).

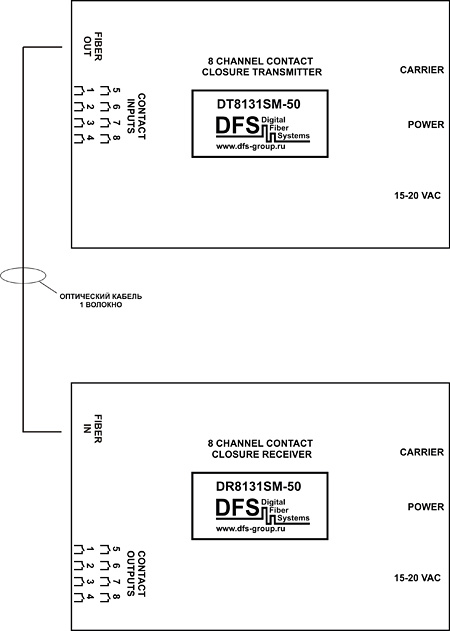

Схема
