4-кан. видео + 1-кан. данных

Передатчик 4-кан. видео + 1-кан. данных Питание на передатчик и приемник поступает от сети переменного тока 220 VAC. После подключения питания на передней панели приемника и передатчика загорается светодиод «POWER».

Подключение камеры к передатчику – подключите коаксиальный кабель (волновое сопротивление 75 Ом) с одной стороны к выходу видео камеры, с другой стороны к разъему BNC-типа «VIDEO IN» передатчика.

Подключение монитора – подключите коаксиальный кабель (волновое сопротивление 75 Ом) с одной стороны к входу монитора, с другой стороны – к разъему BNC-типа «VIDEO OUT» приемника.

Подключение оптических волокон – подключите 2 (два) MM (SM) оптических волокна кабеля к разъемам FC-типа «FIBER OUT» и «FIBER IN» передатчика с одной стороны и к разъемам FC-типа «FIBER IN» и «FIBER OUT» приемника с другой стороны. При правильном подключении оптических волокон, на передатчике и приемнике включатся светодиоды «CARRIER».

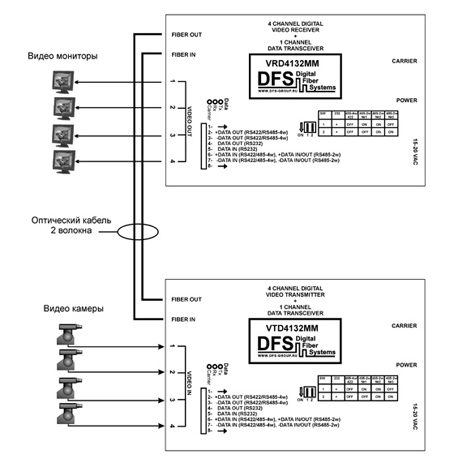

Схема подключения 4-кан. видео + 1-кан. данных

Подключение данных – подключите источники данных к соответствующим разъемам входов/выходов устройств. В случае передачи данных по RS232 интерфейсу используйте коммуникационный кабель длиной не более 25 м. Экран кабеля подсоединить с обеих сторон на клемму «GND». В случае передачи данных по RS 485 и RS 422 интерфейсам использовать экранированную витую пару длиной не более 250 м. Экран витой пары подсоединить с обеих сторон на клемму «GND». Подключение кабеля данных на клеммы восьми контактного разъема осуществлять согласно схеме включения. Положения микропереключателей установить согласно схеме включения.

Подключение кабелей к внешним устройствам (источникам данных) осуществлять в соответствии с их инструкциями по эксплуатации.

Примечание: В случае передачи данных по интерфейсу RS485 в 2- проводном варианте включения возможны следующие варианты установки переключателей №1 и №2:

RS-485 (2 пров) №1:

для устройств с интенсивным обменом информацией, с временем переключения с передачи на прием менее 5 миллисекунд и в том случае, если подключаемое устройство является инициатором обмена информацией.

RS-485 (2 пров) №2:

для устройств, с временем переключения с передачи на прием более или равно 5ms. В этом режиме переключение приемопередатчика с передачи на прием осуществляется по тайм-ауту 5 ms после последнего изменения принимаемых данных.

RS-485 (2 пров) №3:

для устройств с интенсивным обменом информацией, с временем переключения с передачи на прием менее 5 миллисекунд и в том случае, если подключаемое устройство является ведомым при обмене информацией.
