D5132MM

передатчик d5132mmУвеличить изображение
Многомодовые (ММ)
2 волокна

D5132MM

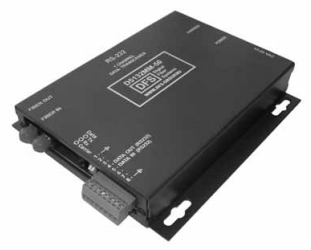

Изображение D5132MM передатчик d5132mm
D5132MM
  • 1300 нм
  • многомодовое волокно 62.5/125 нм
  • лазер
  • расстояние до 4 км
  • монтаж в 19" стойку, наружный шкаф, на стену
Данное устройство передачи данных компании «ДФС-ГРУПП» серии D5132 поддерживает одновременную Simplex или Duplex передачу полнодуплексных сигналов данных (с тремя состояниями) RS-232 по двум оптическим кабелям. Приемопередатчики используют унифицированные способы кодирования данных, что обеспечивает широкую совместимость и использование. Модули серии могут использоваться как с одномодовыми так и многомодовыми оптическими кабелями. Конструкция типа "включил и работай" обеспечивает простоту установки, не требующую никаких оптических или электрических настроек. Каждое устройство передачи данных имеет светодиоды индикации питания и состояния приема/передачи для его контроля правильного функционирования. Приемопередатчики данных компании «ДФС-ГРУПП» серии D5132 поставляются в модификации как для удаленного монтажа (плоский корпус), так и для установки в 19" стойку.
25 000 руб.
В наличии
107023, Россия, Москва, Площадь Журавлева, д.10
Описание

Данное устройство передачи данных компании «ДФС-ГРУПП» серии D5132 поддерживает одновременную Simplex или Duplex передачу полнодуплексных сигналов данных (с тремя состояниями) RS-232 по двум оптическим кабелям. Приемопередатчики используют унифицированные способы кодирования данных, что обеспечивает широкую совместимость и использование. Модули серии могут использоваться как с одномодовыми так и многомодовыми оптическими кабелями. Конструкция типа "включил и работай" обеспечивает простоту установки, не требующую никаких оптических или электрических настроек. Каждое устройство передачи данных имеет светодиоды индикации питания и состояния приема/передачи для его контроля правильного функционирования. Приемопередатчики данных компании «ДФС-ГРУПП» серии D5132 поставляются в модификации как для удаленного монтажа (плоский корпус), так и для установки в 19" стойку.

Возможности

  • Не требуется никаких оптических или электрических настроек устройства передачи данных
  • Широкий оптический динамический диапазон: оптические аттенюаторы не требуются
  • Светодиоды индикации питания и статуса приема/передачи
  • Скорость передачи данных до 1,5 Мб/с
  • Синхронизация данных
  • Унификация кодирования данных / совместимость с основными протоколами
  • Сетевая архитектура типа "точка-точка"
  • Протестировано на соответствие требованиям к условиям окружающей среды для оборудования управления передачей сигнала в отношении рабочих температур, ударопрочности, вибрации, относительной влажности, состояния высоко/средневольтных линий и защиты от перепадов напряжения
  • Грозозащита по входу
  • Прочная конструкция устройства передачи данных обеспечивает высокую надежность при установке в условиях вне помещений
  • Индикаторы состояния (светодиоды) обеспечивают быструю индикацию критических рабочих состояний
  • Ограничители тока в линии питания обеспечивают защиту оборудования
  • Гарантия 3 года
  • узнать подробности о гарантии

Технические параметры

Электрические
Длина волны1300 нм
Количество волокон2
Внешние
температура рабочая-40° .. +74° С
температура хранения-50° .. +85° С
Влажность10 - 90 %
средняя наработка> 100 000 часов
Габаритные размеры
плоский корпус165,4(Д) х 138 (Ш) х 27,5 (В)
бокс в 19" стойку482,6(Ш) х 168 (Г) х 44 (В)
Вес (в упаковке)
плоский корпус1,5 кг
бокс в 19" стойку3 кг
Данные
Интерфейс данныхRS- 232
Скорость передачи данныхDC- 1,5 Мб/с
Искажение импульса< 1 мкс
Режимы работыСимплекс или полный дуплекс
Частота ошибочных битов<1х110-9
Питание
D5132ММ-50220VAC
D5132ММ-R1220VAC
Разъемы
оптическийFC (ST под заказ)
данныеклеммная колодка "под винт"

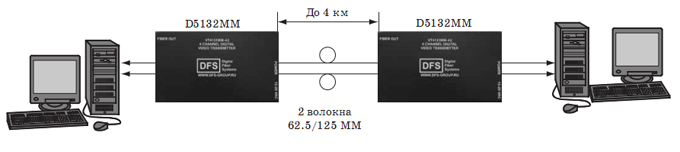

Структура системы

подключение передатчика d5132mm подключение передатчика d5132mm

Структура системы

Структура системы D5132MM подключение передатчика d5132mm

Оптический бюджет

волокнодлина волныприемопередатчик модельприемопередатчик модельбюджетмаксимальное расстояние
62.5/125 нм1300 нмD5132ММ-50
D5132ММ-R1
D5132ММ-50
D5132ММ-R1
17 dB4 км *
*

Расстояние передачи по оптическому волокну ограничено оптическими потерями в волокне и любыми дополнительными потерями, производимыми разъемами, соединениями и коммутационными панелями. Расстояние может быть также ограничено полосой пропускания оптоволокна.

**

Для оптоволокна 50/125, вычтите 4 дБ из оптического бюджета. Данное устройство может использоваться с многомодовым волокном с показателем преломления 62,5 мкм, имеющим максимальную длину 4 км и/или макс. оптические потери 11 дБ.

Информация для заказа

Приемопередатчики
D5132MM-50приемопередатчик цифровой RS- 232, 1300 nm, 2 вол., MM, плоский корпус25 000 руб.
D5132MM-R1приемопередатчик цифровой RS- 232, 1300 nm, 2 вол., ММ, 1U, в 19" стойку25 000 руб.
