Передача по оптоволокну — это качество, надежность и доступность

DT74131 / DR74131 (MM/SM)

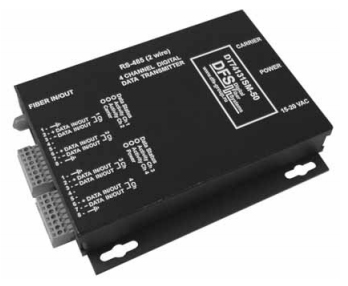

передатчик dt74131 / dr74131 (mm/sm)Увеличить изображение
Многомодовые (MM) и Одномодовые (SМ)
1 волокно

DT74131 / DR74131 (MM/SM)

Изображение DT74131 / DR74131 (MM/SM) передатчик dt74131 / dr74131 (mm/sm)
DT74131 / DR74131 (MM/SM)
  • многомодовое волокно 62.5/125 нм
  • одномодовое волокно 9/125 нм
  • лазер
  • расстояние до 4км по ММ волокну
  • расстояние до 50км по SM волокну
  • монтаж в 19" стойку, наружный шкаф, на стену
Передатчики и приемники данных компании «ДФС-ГРУПП» серии DT74131/DR74131SM (MM) поддерживают одновременную двунаправленную передачу 4-каналов данных RS-485 (2-пров.) по 1 (одному) оптическому волокну.
Передатчики и приемники DT74131/DR74131 используют унифицированные способы кодирования данных, что обеспечивает широкую совместимость и использование. Для передачи модули серии используют многомодовый или одномодовый кабель по выбору.
Конструкция типа "включил и работай" обеспечивает простоту установки, не требующую никаких оптических или электрических настроек. Для контроля правильного функционирования на каждом передатчике и приемнике DT74131/DR74131 имеются светодиоды индикации питания, наличия несущей частоты (carrier) и состояния приема/передачи по 1-4каналам.
Передатчики и приемники DT74131/DR74131 компании «ДФС-ГРУПП» поставляются в модификации как для удаленного монтажа в плоском корпусе (DT/DR74131SM-50), так и для установки в 19" стойку (DT/DR74131SM-R1).
от 100 000 руб.
В наличии
107023, Россия, Москва, Площадь Журавлева, д.10
Описание

Передатчики и приемники данных компании «ДФС-ГРУПП» серии DT74131/DR74131SM (MM) поддерживают одновременную двунаправленную передачу 4-каналов данных RS-485 (2-пров.) по 1 (одному) оптическому волокну.
Передатчики и приемники DT74131/DR74131 используют унифицированные способы кодирования данных, что обеспечивает широкую совместимость и использование. Для передачи модули серии используют многомодовый или одномодовый кабель по выбору.
Конструкция типа "включил и работай" обеспечивает простоту установки, не требующую никаких оптических или электрических настроек. Для контроля правильного функционирования на каждом передатчике и приемнике DT74131/DR74131 имеются светодиоды индикации питания, наличия несущей частоты (carrier) и состояния приема/передачи по 1-4каналам.
Передатчики и приемники DT74131/DR74131 компании «ДФС-ГРУПП» поставляются в модификации как для удаленного монтажа в плоском корпусе (DT/DR74131SM-50), так и для установки в 19" стойку (DT/DR74131SM-R1).

Возможности

  • Одновременная передача 4 каналов RS-485 (2- пров) по 1 оптическому волокну
  • Не требуется оптических или электрических настроек
  • Широкий оптический динамический диапазон: оптические аттенюаторы не требуются
  • Светодиоды индикации питания, несущей и статуса приема/передачи 1-4 каналов
  • Сетевая архитектура типа "точка-точка".
  • Протестировано на соответствие требованиям к условиям окружающей среды для оборудования управления передачей сигнала в отношении рабочих температур, ударопрочности, вибрации, относительной влажности, состояния высоко / средневольтных линий и защиты от перепадов напряжения
  • Грозозащита по входу
  • Возможность использовать как многомодовый, так и одномодовый кабель
  • Прочная конструкция обеспечивает высокую надежность при установке в условиях вне помещений
  • Ограничители тока в линии питания обеспечивают защиту оборудования
  • Гарантия 3 года
  • узнать подробности о гарантии

Технические параметры

Электрические
Длина волны DT741311550/1310нм
Длина волны DR741311310/1550нм
Количество волокон1
Внешние
Температура рабочая-40° .. +74° С
Температура хранения-50° .. +85° С
Влажность10-90%
Средняя наработка> 100000часов
Габаритные размеры
Корпус-50175 (Д) х 130 (Ш) х 25 (В) мм
бокс в 19" стойку482,6(Ш) х 168 (Г) х 44 (В)
Вес (в упаковке)
плоский корпус1,5 кг
бокс в 19" стойку3 кг
Данные
RS-485 (2 пров)4 канала
Скорость передачи данныхDC -150 кбит / с
Искажение импульса<1 мкс
Питание
DT/DR74131-50220VAC
DT/DR74131-R1220VAC
Мощность10W
Разъемы
оптический1шт. FC типа
данныеклеммная колодка "под винт"
Схема подключения

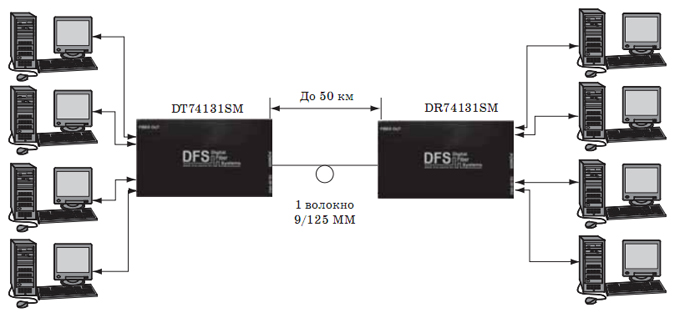

Структура системы

подключение передатчика dt74131 / dr74131 (mm/sm) подключение передатчика dt74131 / dr74131 (mm/sm)

Структура системы

Структура системы DT74131 / DR74131 (MM/SM) подключение передатчика dt74131 / dr74131 (mm/sm)

Оптический бюджет

волокнодлина волныпередатчик модельприемник модельбюджетмаксимальное расстояние
62.5/125 нм
50/125 нм**		1310/1550 нмDT74131ММ-50
DT74131ММ-R1		DR74131ММ-50
DR74131ММ-R1		17 dB4 км *
9/125 нм1310/1550 нмDT74131SМ-50
DT74131SМ-R1		DR74131SМ-50
DR74131SМ-R1		17 dB50 км
*

Расстояние передачи по оптическому волокну ограничено оптическими потерями в волокне и любыми дополнительными потерями, производимыми разъемами, соединениями и коммутационными панелями. Расстояние может быть также ограничено полосой пропускания оптоволокна.

**

Для оптоволокна 50/125, вычтите 4 дБ из оптического бюджета. Данное устройство может использоваться с многомодовым волокном с показателем преломления 62,5 мкм, имеющим максимальную длину 4 км и/или макс. оптические потери 11 дБ.

Информация для заказа

Передатчики
DT74131MM-R1перед. 4-кан. RS-485 (2-пров), цифр., 1310/1550 nm, 1 вол, MM, 1U, в 19" стойку100 000 руб.
DT74131MM-50перед. 4-кан. RS-485 (2-пров), цифр., 1310/1550 nm, 1 вол, MM, плоский корпус100 000 руб.
DT74131SM-R1перед. 4-кан. RS-485 (2-пров), цифр., 1310/1550 nm, 1 вол, SM, 1U, в 19" стойку125 000 руб.
DT74131SM-50перед. 4-кан. RS-485 (2-пров), цифр., 1310/1550 nm, 1 вол, SM, плоский корпус125 000 руб.
Приемники
DR74131MM-50прием. 4-кан. RS-485 (2-пров), цифр., 1550/1310 nm, 1 вол, MM, плоский корпус100 000 руб.
DR74131MM-R1прием. 4-кан. RS-485 (2-пров), цифр., 1550/1310 nm, 1 вол, MM, 1U, в 19" стойку100 000 руб.
DR74131SM-50прием. 4-кан. RS-485 (2-пров), цифр., 1550/1310 nm, 1 вол, SM, плоский корпус125 000 руб.
DR74131SM-R1прием. 4-кан. RS-485 (2-пров), цифр., 1550/1310 nm, 1 вол, SM, 1U, в 19" стойку125 000 руб.
