EG1132 (MM/SM)
2 волокна
- 2 волокна
- 1310 нм
- многомодовое волокно 62.5/125 нм
- одномодовое волокно 9/125 нм
- лазер
- передает ethernet сигналы на расстояние до 2 км по MM волокну
- передает ethernet сигналы на расстояние до 10 км по SM волокну
- NTSC, PAL совместимы
- монтаж в 19 стойку, наружный шкаф, на стену
Серия EG1132 Ethernet приемопередатчиков компании «ДФС-ГРУПП» обеспечивает прием и передачу ethernet сигналов 1Gb в секунду по двум многомодовым (MM) или одномодовым (SM) волокнам. Данные приемопередатчики работают в качестве оптической вставки на линии 1Gb Ethernet. Модули серии могут использоваться как с одномодовыми так и многомодовыми оптическими кабелями. Конструкция типа "включил и работай" обеспечивает простоту установки, не требующую никаких оптических или электрических настроек. Для контроля правильного функционирования на каждом приемопередатчике имеются светодиоды индикации питания и состояния приема/передачи. Приемопередатчики данных Ethernet серии EG1132 компании «ДФС-ГРУПП» поставляются в модификации как для удаленного монтажа (плоский корпус), так и для установки в 19 стойку.
Возможности
- 1Gb Ethernet
- автоматическая синхронизация
- скорость 1Gb
- узнать подробности о гарантии
- Автоматическое определение наличия сети
- Протестировано на соответствие требованиям к условиям окружающей среды для оборудования управления передачей ethernet сигнала в отношении рабочих температур, ударопрочности, вибрации, отностительной влажности, состояния высоко/средневольных линий и защиты от перепадов напряжения
- Прочная конструкция обеспечивает высокую надежность при установке в условиях вне помещений
- Индикаторы состояния (светодиоды) обеспечивают быструю индикацию критических рабочих состояний
- Ограничители тока в линии питания обеспечивают защиту оборудования
- Гарантия 3 года
- узнать подробности о гарантии
Технические параметры
| Электрические | |
|---|---|
| Длина волны (EG1132MM) | 1310 нм (многомодовый) |
| Длина волны (EG1132SM) | 1310 нм (одномодовый) |
| Количество волокон | 2 |
| Внешние | |
|---|---|
| температура рабочая | -40° .. +74° С |
| температура хранения | -50° .. +85° С |
| Влажность | 10 - 90 % |
| средняя наработка | > 100 000 часов |
| Габаритные размеры | |
|---|---|
| плоский корпус | 165,4(Д) х 138 (Ш) х 27,5 (В) |
| бокс в 19" стойку | 482,6(Ш) х 168 (Г) х 44 (В) |
| Вес (в упаковке) | |
|---|---|
| плоский корпус | 1,5 кг |
| бокс в 19" стойку | 3 кг |
| Данные | |
|---|---|
| Интерфейс данных | Ethernet |
| Скорость передачи данных | 1Gb Соответствие IEEE 802.3 Full Duplex |
| Питание | |
|---|---|
| E1132xx-50 | 220VAC |
| E1132xx-R1 | 220VAC |
| Мощность | 10 W |
| Разъемы | |
|---|---|
| оптический | FC (ST под заказ) |
| данные | RJ-45 |

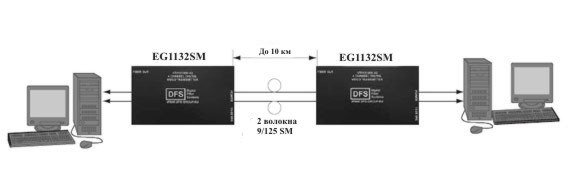

Структура системы
Оптический бюджет
| волокно | длина волны | приемопередатчик модель | приемопередатчик модель | бюджет | максимальное расстояние |
|---|---|---|---|---|---|
| 62.5/125 нм | 1310 нм | EG1132MM | EG1132MM | 17 dB | 2 км * |
| 9/125 нм | 1310 нм | EG1132SM | EG1132SM | 17 dB | 10 км * |
Расстояние передачи по оптическому волокну ограничено оптическими потерями в волокне и любыми дополнительными потерями, производимыми разъемами, соединениями и коммутационными панелями. Расстояние может быть также ограничено полосой пропускания оптоволокна.
Для оптоволокна 50/125, вычтите 4 дБ из оптического бюджета. Данное устройство может использоваться с многомодовым волокном с показателем преломления 62,5 мкм, имеющим максимальную длину 4 км и/или макс. оптические потери 11 дБ.
Информация для заказа
| EG1132MM-50 | приемопередатчик 1Gb Ethernet, 2 волокна, 1310 nm, ММ, лазер, пл.корпус | 40 000 руб. |
|---|---|---|
| EG1132MM-R1 | приемопередатчик 1GbEthernet, 2 волокна, 1310 nm, ММ, лазер, 1U, 19 | 40 000 руб. |
| EG1132SM-50 | приемопередатчик 1Gb Ethernet, 2 волокна, 1310 nm, SM, лазер, пл. корпус | 50 000 руб. |
| EG1132SM-R1 | приемопередатчик 1Gb Ethernet, 2 волокна, 1310 nm, SM, лазер, 1U, 19 | 50 000 руб. |
