VTD2132SM / VRD2132SM
2 волокна
- 1300 нм
- одномодовое волокно 9/125 нм
- лазер
- расстояние до 50 км
- NTSC, PAL совместимы
- монтаж в 19" стойку, наружный шкаф, на стену
Оптоволоконные изделия компании «ДФС-ГРУПП» серии VTD2132/VRD2132 обеспечивают передачу 2 видеосигналов и приемо-передачу 1 канала данных RS-232, RS-422, RS-485 по двум оптическим волокнам в реальном времени и используют 8/10-битное цифровое кодирование высокого качества. Современная технология цифрового 8/10-битного кодирования/декодирования используется для передачи видео на средние расстояния. Эти изделия DFS имеют защиту от агрессивных условий окружающей среды и идеальны для построения видеонаблюдения на транспортных магистралях, в аэропортах, железнодорожных вокзалах и автомагистралях, а также на производственных площадях. Изделия компании «ДФС-ГРУПП» универсально совместимы с любыми камерами CCTV систем NTSC, PAL или SECAM. Технология типа "включил и работай" обеспечивает простоту установки, и не требует никаких оптических или электрических настроек. Для постоянного контроля за работой устройств имеются светодиодные индикаторы. Изделия DFS серии VTD2132/VRD2132 поставляются в модификации как для удаленного монтажа в плоском корпусе, так и для установки в 19" стойку. Организация и построение видеонаблюдения на основе устройств DFS – выбор в пользу надежности и качества.
Возможности
- передача 2 цветных видеосигналов по двум оптоволокнам посредством 8-битного цифрового кодирования в реальном времени
- поддержка интерфейсов RS-232, RS-422, RS-485/2пров., RS-485/4пров.
- предельно высокое качество отображения видеосигнала
- исключительно низкие искажения
- идеально подходят для систем, в которых ухудшение качества видиосигнала недопустимо
- полная совместимость со всеми камерами CCTV систем NTSC, PAL, или SECAM
- широкий оптический динамический диапазон, оптические аттенюаторы не требуются
- протестировано на соответствие требованиям условиям окружающей среды для оборудования управления передачей сигнала в отношении рабочих температур, ударопрочности, вибрации, относительной влажности, состояния высоко/средневольтных линий и защиты от перепадов напряжения
- грозозащита по видео входу
- прочная конструкция обеспечивает высокую надежность при установке в условиях вне помещений
- индикаторы состояния (светодиоды) обеспечивают быструю индикацию критических рабочих состояний
- ограничители тока в линии питания обеспечивают защиту оборудования
- гарантия 3 года
- узнать подробности о гарантии
Технические параметры
| Электрические | |
|---|---|
| Вход | 2 V р-р, (75 Ом) |
| Выход | 2 (1 V р-р, 75 Ом) |
| Полоса | 5 Гц - 7 МГц |
| Диф. усиление | < 2% |
| Диф. фаза | < 0.7° |
| Уклон | < 1% |
| Сигнал/шум мин. | 60 dB |
| Длина волны | 1300 нм |
| Кол-во волокон | 2 |
| Внешние | |
|---|---|
| температура рабочая | -40° .. +74° С |
| температура хранения | -50° .. +85° С |
| Влажность | 10 - 90 % |
| средняя наработка | > 100 000 часов |
| Габаритные размеры | |
|---|---|
| плоский корпус | 165,4(Д) х 138 (Ш) х 49 (В) |
| бокс в 19" стойку | 482,6(Ш) х 168 (Г) х 44 (В) |
| Вес (в упаковке) | |
|---|---|
| плоский корпус | 1,5 кг |
| бокс в 19" стойку | 3 кг |
| Данные | |
|---|---|
| Количество | 1 канал |
| Формат данных | RS-232, RS-422, RS-485 (2пров., 4пров.) |
| Скорость передачи | DC-100кбит/с |
| Частота ошибочных битов | <1х110-9 |
| Питание | |
|---|---|
| VTD2132SM-R1 | 220VAC |
| VTD2132SM-42 | 42VAC |
| VTD2132SM-50 | 220VAC |
| VRD2132SM-R1 | 220VAC |
| VRD2132SM-50 | 220VAC |
| Мощность | 10 W |
| Разъемы | |
|---|---|
| оптический | FC (ST под заказ) |
| видео | 2 BNC |
| данные | клеммная колодка "под винт" |

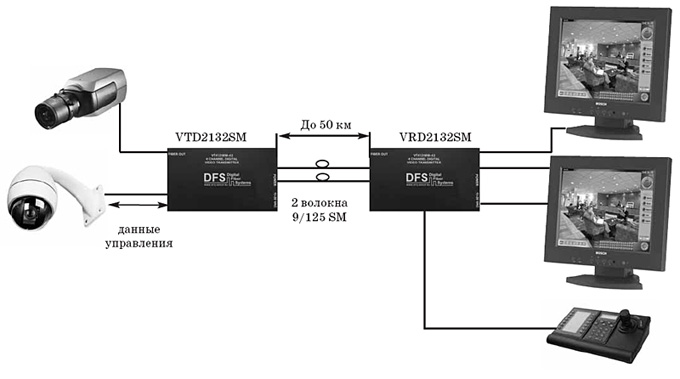

Структура системы
Оптический бюджет
| волокно | длина волны | передатчик модель | приемник модель | бюджет | максимальное расстояние |
|---|---|---|---|---|---|
| 9/125 нм | 1300 нм | VTD2132SM-42 VTD2132SM-50 VTD2132SM-R1 | VRD2132SM-R1 VRD2132SM-50 | 17 dB | 50 км * |
Расстояние передачи по оптическому волокну ограничено оптическими потерями в волокне и любыми дополнительными потерями, производимыми разъемами, соединениями и коммутационными панелями. Расстояние может быть также ограничено полосой пропускания оптоволокна.
Для оптоволокна 50/125, вычтите 4 дБ из оптического бюджета. Данное устройство может использоваться с многомодовым волокном с показателем преломления 62,5 мкм, имеющим максимальную длину 4 км и/или макс. оптические потери 11 дБ.
Информация для заказа
| VTD2132SM-R1 | передатчик 2-канальный видео, + 1 канал RS-232/422/485, цифровой, 1300 нм, 2 волокна, SM, лазер, 1U, в 19" стойку | 50 000 руб. |
|---|---|---|
| VTD2132SM-50 | передатчик 2-канальный видео, + 1 канал RS-232/422/485, цифровой, 1300 нм, 2 волокна, SM, лазер, плоский корпус | 50 000 руб. |
| VTD2132SM-42 | передатчик 2-канальный видео, + 1 канал RS-232/422/485, цифровой, 1300 нм, 2 волокна, SM, лазер, плоский корпус |
| VRD2132SM-R1 | приемник 2-канальный видео, + 1 канал RS-232/422/485, цифровой, 1300 нм, 2 волокна, SM, лазер, 1U, в 19" стойку | 50 000 руб. |
|---|---|---|
| VRD2132SM-50 | приемник 2-канальный видео, + 1 канал RS-232/422/485, цифровой, 1300 нм, 2 волокна, SM, лазер, плоский корпус | 50 000 руб. |
