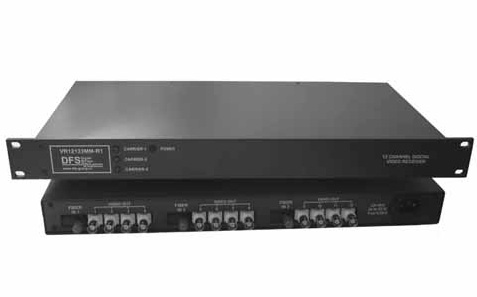

VT12133SM / VR12133SM
3 волокна
- 1300 нм
- передатчик видео сигнала и приемник используется с одномодовым волокном
- лазер
- передача цифровой информации на расстояние до 50 км
- NTSC, PAL совместимы
- монтаж в 19" стойку, наружный шкаф, на стену
Оптоволоконные изделия компании «ДФС-ГРУПП» серии VT12133/VR12133 обеспечивают передачу цифровой информации, т.е. 12 видеосигналов по трем оптическим волокнам в реальном времени и используют 8/10-битное цифровое кодирование высокого качества. Современная технология цифрового 8/10-битного кодирования/декодирования используется для передачи видео на средние расстояния. Эти изделия DFS имеют защиту от агрессивных условий окружающей среды и идеальны для передачи цифровой информации на транспортных магистралях, в аэропортах, железнодорожных вокзалах и автомагистралях, а также на производственных площадях. Изделия компании «ДФС-ГРУПП» универсально совместимы с любыми камерами CCTV систем NTSC, PAL или SECAM. Технология типа "включил и работай" обеспечивает простоту установки, и не требует никаких оптических или электрических настроек. Для постоянного контроля за работой устройств имеются светодиодные индикаторы. Изделия DFS серии VT12133/VR12133 поставляются в модификации как для удаленного монтажа в плоском корпусе, так и для установки в 19" стойку.
Возможности
- передача цифровой информации – 12 цветных видеосигналов по трем оптическим волокнам посредством 8/10-битного цифрового кодирования в реальном времени
- предельно высокое качество отображения видеосигнала
- исключительно низкие искажения
- идеально подходят для систем, в которых ухудшение качества видиосигнала недопустимо
- полная совместимость со всеми камерами CCTV систем NTSC, PAL, или SECAM
- широкий оптический динамический диапазон, оптические аттенюаторы не требуются
- протестировано на соответствие требованиям условиям окружающей среды для оборудования управления передачей сигнала в отношении рабочих температур, ударопрочности, вибрации, отностительной влажности, состояния высоко/средневольных линий и защиты от перепадов напряжения
- грозозащита по видео входу
- прочная конструкция обеспечивает высокую надежность при установке в условиях вне помещений
- индикаторы состояния (светодиоды) обеспечивают быструю индикацию критических рабочих состояний
- ограничители тока в линии питания обеспечивают защиту оборудования
- гарантия 3 года
- узнать подробности о гарантии
Технические параметры
| Электрические | |
|---|---|
| Вход | 12 (1 V р-р, 75 Ом) |
| Выход | 12 (1 V р-р, 75 Ом) |
| Полоса | 5 Гц - 7 МГц |
| Диф. усиление | & |
| 2% | |
| Диф. фаза | & |
| 0.7° | |
| Уклон | & |
| 1% | |
| Сигнал/шум мин. | 60 dB |
| Длина волны | 1300 нм |
| Кол-во волокон | 3 |
| Внешние | |
|---|---|
| температура рабочая | -40° .. +74° С |
| температура хранения | -50° .. +85° С |
| влажность | 10 - 90 % |
| средняя наработка | > 100 000 часов |
| Габаритные размеры | |
|---|---|
| плоский корпус | 165,4(Д) х 138 (Ш) х 68,5 (В) |
| бокс в 19" стойку | 482,6(Ш) х 168 (Г) х 44 (В) |
| Вес (в упаковке) | |
|---|---|
| плоский корпус | 1,5 кг |
| бокс в 19" стойку | 3 кг |
| Питание | |
|---|---|
| VT12133SM-R1 | 220VAC |
| VR12133SM-R1 | 220VAC |
| VT12133MM-50 | 220VAC |
| VR12133MM-50 | 220VAC |
| Мощность | 30 W |
| Разъемы | |
|---|---|
| оптический | FC (ST под заказ) |
| видео | 12 BNC |

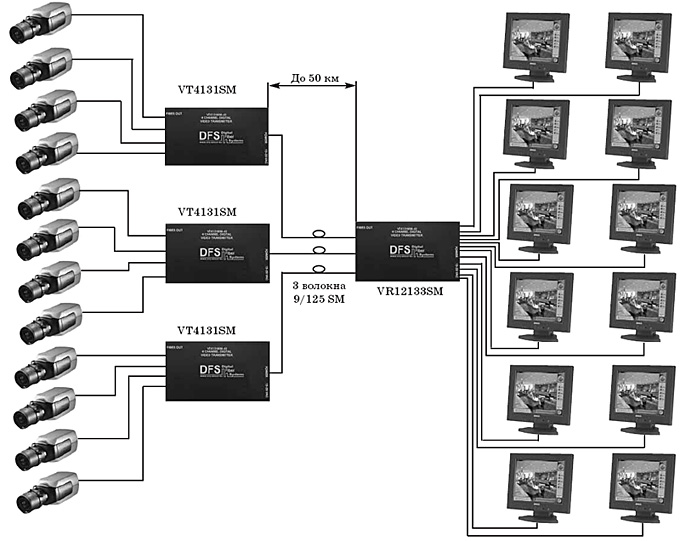

Структура системы
Оптический бюджет
| волокно | длина волны | передатчик модель | приемник модель | бюджет | максимальное расстояние |
|---|---|---|---|---|---|
| 9/125 нм | 1300 нм | VT12133SM-R1 VT4131SM-50 (3 шт.) VT12133SM-50 | VR12133SM-R1 VR12133SM-50 | 17 dB | 50 км * |
Расстояние передачи по оптическому волокну ограничено оптическими потерями в волокне и любыми дополнительными потерями, производимыми разъемами, соединениями и коммутационными панелями. Расстояние может быть также ограничено полосой пропускания оптоволокна.
Для оптоволокна 50/125, вычтите 4 дБ из оптического бюджета. Данное устройство может использоваться с многомодовым волокном с показателем преломления 62,5 мкм, имеющим максимальную длину 4 км и/или макс. оптические потери 11 дБ.
Информация для заказа
| VT12133SM-R1 | передатчик 12-канальный, цифровой, 1300 нм, 3 волокна, SM, лазер, 1U, в 19" стойку | 130 000 руб. |
|---|---|---|
| VT12133SM-50 | передатчик 12-канальный, цифровой, 1300 нм, 3 волокна, SM, лазер, плоский корпус | 130 000 руб. |
| VR12133SM-R1 | приемник 12-канальный, цифровой, 1300 нм, 3 волокна, SM, лазер, 1U, в 19" стойку, плоский корпус | 130 000 руб. |
|---|
