VT1131MM-M / VT1131SM-M
1 волокно
- минипередатчик
- 1300 нм
- многомодовое волокно 62.5/125 нм
- одномодовое волокно 9/125 нм
- расстояние: MM до 5 км; SM до 50 км
- лазер
- NTSC, PAL совместимы
- монтаж в термокожух

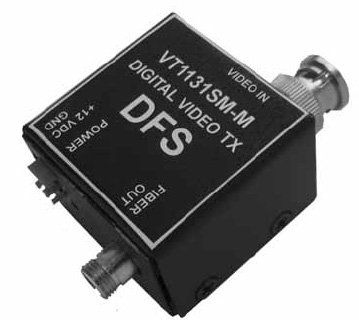

Мини оптоволоконный передатчик компании «ДФС-ГРУПП» серии VT1131SM-M/VT1131MM-M устанавливается в термокожух внешней видеокамеры и обеспечивает передачу 1 видеосигнала по одному оптическому волокну. При передаче используется 8/10-битное цифровое кодирование высокого качества. Мини передатчик DFS VT1131SM-M/VT1131MM-M идеален для организации системы видеонаблюдения на транспортных магистралях, в аэропортах, железнодорожных вокзалах и автомагистралях, а также на производственных площадях. VT1131SM-M/VT1131MM-M универсально совместим с любыми камерами CCTV систем NTSC, PAL или SECAM. Технология типа "включил и работай" обеспечивает простоту установки, и не требует никаких оптических или электрических настроек – организация системы видеонаблюдения становится еще проще. Мини передатчик компании «ДФС-ГРУПП» серии VT1131SM-M / VT1131MM-M поставляется в мини корпусе, для установки в термокожух внешней видеокамеры*.
Возможности
- устанавливается в термокожух
- передача 1 цветного видеосигнала по одному оптоволокну посредством 8/10-битного цифрового кодирования
- предельно высокое качество отображения видеосигнала
- исключительно низкие искажения
- идеально подходят для организации систем видеонаблюдения, в которых ухудшение качества сигнала недопустимо
- полная совместимость со всеми камерами CCTV систем NTSC, PAL, или SECAM
- широкий оптический динамический диапазон, оптические аттенюаторы не требуются
- протестировано на соответствие требованиям условиям окружающей среды для оборудования управления передачей сигнала в отношении рабочих температур, ударопрочности, вибрации, относительной влажности, состояния высоко/средневольтных линий и защиты от перепадов напряжения
- крепление к видеокамере через BNC-разъем
- гарантия 3 года
- узнать подробности о гарантии
Технические параметры
| Электрические | |
|---|---|
| Вход | 1 (1 V р-р, 75 Ом) |
| Полоса | 5 Гц - 7 МГц |
| Диф. усиление | & |
| 2% | |
| Диф. фаза | & |
| 0.7° | |
| Уклон | & |
| 1% | |
| Сигнал/шум мин. | 60 dB |
| Длина волны | 1300 нм |
| Кол-во волокон | 1 |
| Внешние | |
|---|---|
| температура рабочая | -40° .. +74° С |
| температура хранения | -50° .. +85° С |
| Влажность | 10 - 90 % |
| Cредняя наработка | > 100 000 часов |
| Габаритные размеры | |
|---|---|
| Размеры (включая разъемы) | 74 (Д) х 30 (Ш) х 41 (В) |
| Вес (в упаковке) | 350 г |
| Вес (в упаковке) | |
|---|---|
| плоский корпус | 1,5 кг |
| бокс в 19" стойку | 3 кг |
| Питание | |
|---|---|
| VT1131SM-M VT1131MM-M | +12VDC, 200mA (колодка под "винт") |
| Мощность | 5 W |
| Разъемы | |
|---|---|
| оптический | FC (ST под заказ) |
| видео | BNC |

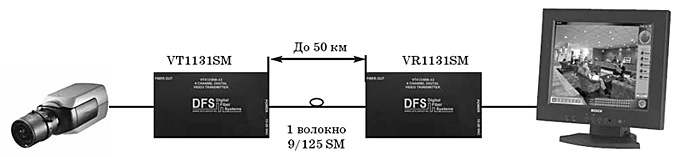

Структура системы
Оптический бюджет
| волокно | длина волны | передатчик модель | приемник модель | бюджет | максимальное расстояние |
|---|---|---|---|---|---|
| 9/125 нм | 1300 нм | VT1131SM-M | VR1131SM-R1 VR1131SM-50 | 17 dB | 50 км * |
| 62,5/125 нм | 1300 нм | VT1131MM-M | VR1131MM-R1 VR1131MM-50 | 17 dB | 5 км * |
Расстояние передачи по оптическому волокну ограничено оптическими потерями в волокне и любыми дополнительными потерями, производимыми разъемами, соединениями и коммутационными панелями. Расстояние может быть также ограничено полосой пропускания оптоволокна.
Для оптоволокна 50/125, вычтите 4 дБ из оптического бюджета. Данное устройство может использоваться с многомодовым волокном с показателем преломления 62,5 мкм, имеющим максимальную длину 4 км и/или макс. оптические потери 11 дБ.
Информация для заказа
| VT1131SM-M | мини передатчик 1канальный, цифровой, 1300 нм, 1 волокно, SM, лазер, мини корпус | 25 000 руб. |
|---|---|---|
| VT1131MM-M | мини передатчик 1канальный, цифровой, 1300 нм, 1 волокно, MM, лазер, мини корпус | 25 000 руб. |
