TRV8131 (MM/SM)
1 волокно
- прием 4 сигналов видео по волокну
- многоканальная передача видео (8 сигналов) по волокну
- вывод 4 видео сигналов на 4 монитора
- ММ волокно 62.5/125 нм
- SM волокно 9/125 нм
- лазер
- NTSC, PAL совместимы
- расстояние до 2 км по ММ волокну
- монтаж в 19" стойку, наружный шкаф, на стену

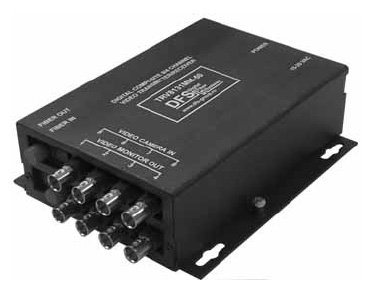

Цифровой совмещенный 8/4-канальный видео передатчик/приемник TRV8131 (MM/SM) компании «ДФС-ГРУПП» обеспечивает одновременную передачу 8 видеосигналов по 1 оптоволокну и прием 4 видеосигналов по 1 оптоволокну с выводом их на 4 монитора. Передача и прием видеосигналов осуществляется по двум независимым оптическим волокнам в реальном времени, без какого-либо сжатия сигналов. Применяется современная технология 8/10-битного кодирования и декодирования видео. Данные цифровые системы передачи информации DFS имеют защиту от агрессивных условий окружающей среды и идеальны для использования на транспортных магистралях, в аэропортах, железнодорожных вокзалах и автомагистралях, а также на производственных площадях. Изделия компании «ДФС-ГРУПП» универсально совместимы с любыми камерами CCTV систем NTSC, PAL или SECAM. Технология типа "включил и работай" обеспечивает простоту установки, и не требует никаких оптических или электрических настроек. Для постоянного контроля за работой цифровых систем передачи информации имеются светодиодные индикаторы. Изделия DFS серии TRV8131 (MM/SM) поставляются в модификации как для удаленного монтажа в плоском корпусе, так и для установки в 19" стойку.
Возможности
- прием 4 цветных видеосигналов от передатчика VT4131 (MM/SM) и вывод изображений на 4 монитора
- передача 8 цветных видеосигналов по одному оптоволокну на приемник VR8131 M(MM/SM)
- технология 8/10-битного кодирования видео
- предельно высокое качество отображения видеосигнала
- идеально подходят для систем, в которых ухудшение качества видеосигнала недопустимо
- широкий оптический динамический диапазон, оптические аттенюаторы не требуются
- протестированы на соответствие требований условиям рабочих температур, ударопрочности, вибрации, относительной влажности, состояния высоко/средневольтных линий и защиты от перепадов напряжения
- грозозащита по видео входам
- прочная конструкция для установки в условиях вне помещений
- индикаторы состояния (светодиоды) для быстрой индикации критических рабочих состояний
- ограничители тока в линии питания
- гарантия на цифровые системы передачи информации составляет 3 года
- узнать подробности о гарантии
Технические параметры
| Электрические | |
|---|---|
| Вход видео по оптике | 4 видеосигнала |
| Выходы видео (на мониторы) | 4 BNC (1 V р-р, 75 Ом) |
| Вход оптика | 1 волокно (MM/SM) |
| Выход оптика | 1 волокно (MM/SM) |
| Полоса | 50 Гц - 7 МГц |
| Диф. усиление | < 2% |
| Диф. фаза | < 0.7° |
| Уклон | < 1% |
| Сигнал/шум мин. | 60 dB |
| Длина волны | 1310 нм |
| Кол-во волокон | 2 (1 вход, 1 выход) |
| Внешние | |
|---|---|
| температура рабочая | -40° .. +74° С |
| температура хранения | -50° .. +85° С |
| Влажность | 10 - 90 % |
| средняя наработка | > 100 000 часов |
| Габаритные размеры | |
|---|---|
| плоский корпус | 165,4(Д) х 138 (Ш) х 49 (В) |
| бокс в 19" стойку | 482,6(Ш) х 168 (Г) х 44 (В) |
| Вес (в упаковке) | |
|---|---|
| плоский корпус | 1,5 кг |
| бокс в 19" стойку | 3 кг |
| Питание | |
|---|---|
| TRV8131(MM/SM)-50 | 220VAC |
| TRV8131(MM/SM)-R1 | 220VAC |
| TRV8131(MM/SM)-42 | 42VAC |
| Мощность | 20 W |
| Разъемы | |
|---|---|
| Оптические | 2 FC (ST под заказ) |
| Вход оптика | 1 волокно |
| Выход оптика | 1 волокно |
| Выходы видео (на мониторы) | 4 BNC (1 V р-р, 75 Ом) |
Структура системы
Оптический бюджет
| волокно | длина волны | приемопередатчик модель | приемопередатчик модель | бюджет | максимальное расстояние |
|---|---|---|---|---|---|
| 62.5/125 нм 50/125 нм** | 1310 нм | TRV8131ММ-50 TRV8131ММ-R1 | VR8131ММ-50 VR8131ММ-R1 | 17 dB | 2 км * |
| 9/125 нм 9/125 нм | 1310 нм | TRV8131SМ-50 TRV8131SМ-R1 | VR8131SМ-50 VR8131SМ-R1 | 17 dB | 40 км |
Расстояние передачи по оптическому волокну ограничено оптическими потерями в волокне и любыми дополнительными потерями, производимыми разъемами, соединениями и коммутационными панелями. Расстояние может быть также ограничено полосой пропускания оптоволокна.
Для оптоволокна 50/125, вычтите 4 дБ из оптического бюджета. Данное устройство может использоваться с многомодовым волокном с показателем преломления 62,5 мкм, имеющим максимальную длину 4 км и/или макс. оптические потери 11 дБ.
Информация для заказа
| TRV8131ММ-50 | Цифровой совмещенный 8/4-канальный видео передатчик/приемник, 1310 nm, 1+1 вол., ММ, плоский корпус | |
|---|---|---|
| TRV8131ММ-R1 | Цифровой совмещенный 8/4-канальный видео передатчик/приемник, 1310 nm, 1+1 вол., ММ, 1U, в 19" стойку | |
| TRV8131SM-50 | Цифровой совмещенный 8/4-канальный видео передатчик/приемник, 1310 nm, 1+1 вол., SM, плоский корпус | |
| TRV8131SM-R1 | Цифровой совмещенный 8/4-канальный видео передатчик/приемник, 1310 nm, 1+1 вол., SM, 1U, в 19" стойку |
